一、設備描述
本機組為上進風、上排風、寬塔體、壓力式、可霧滴一次復聚、細粉二次復聚、帶有內置流化床和外置震動式流化床，并具有低溫輔助干燥和冷卻功能的系統裝置。

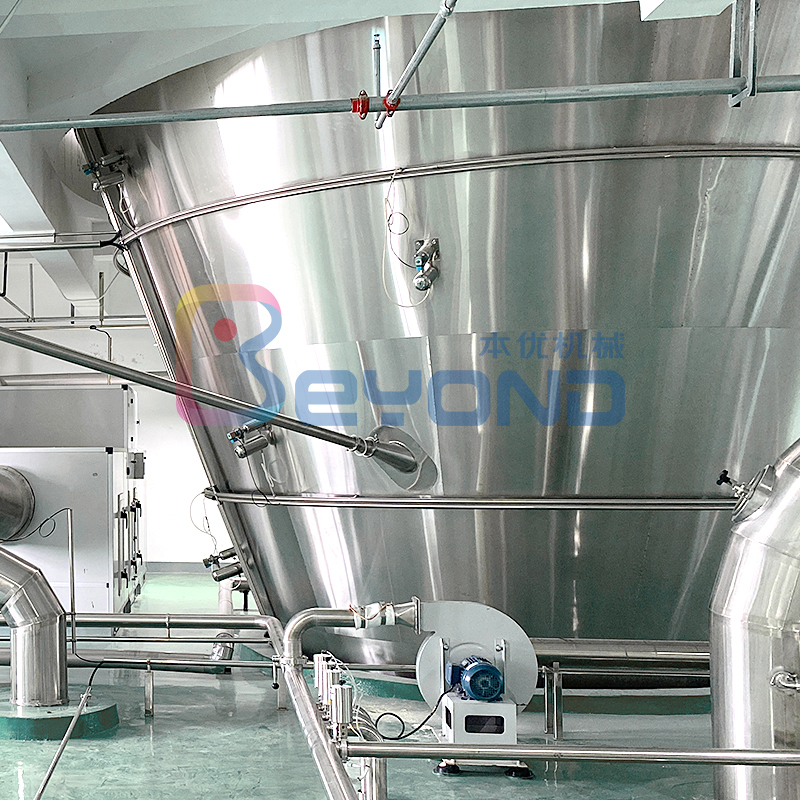

該干燥塔為立式并流上進風上排風壓力式噴霧干燥器，物料由高壓泵經高壓管由塔頂均風器中間噴入塔內，經噴頭霧化，多個噴頭之間的霧滴有相碰粘結在一起的附聚作用，霧滴與相對濕度很低的熱風接觸，二者瞬間發生強烈的熱交換，熱風的熱能供給霧滴使其水份蒸發，與內置流化床配合使物料干燥成含水份合乎要求的粉粒，蒸發出來的水份被熱風帶走，通過雙級旋風分離器或布袋捕粉器回收過濾后由排風機排入大氣。其中大部分產品落入塔體下端的內置流化床二次輔助干燥，然后再送至震動式流化床進行三次干燥和冷卻。
二、應用領域
廣泛適用于溶液、懸浮液等含干物質液體制成粉末狀產品的噴霧干燥，應用于乳粉、豆粉、特醫食品、添加劑、生物、制藥、化工等多種領域。
三、設備特點
上排風新型結構，內置式流化床與震動式流化床低溫輔助干燥、冷卻，節約能源，塔內溫度與排風溫度相對較低，尤其是物料脫水后接觸的都是低溫風，極大地保護了蛋白，產品新鮮度好，減少了產品變性蛋白；螺旋風掃塔壁，塔內積粉少，無需每班掃塔，減少了污染、浪費和勞動強度；細粉二次附聚，產品新鮮，顆粒均勻， 速溶度好。操作采用自動控制，配有變頻器、溫度與壓力傳感器、高壓自動閥、PLC 程控，操作簡單，控制容易。
四、結構組成
1、噴霧系統：供料泵、高壓泵、高壓管路、高壓閥門、高壓軟管、噴槍、噴頭；
2、主體系統：熱風分配器、塔體、內置流化床（固定流化床）、震動流化床、篩粉機； 3、進氣系統：空氣過濾器、鼓風機、加熱器、進風管道（主塔、內置與震動流化床）； 4、捕粉形式：?jiǎn)螛O旋風、雙級旋風、布袋、旋風+布袋；
5、排氣系統：排風管道、排風機、廢熱回收器（根據產品類別適配）
6、配套附件：除濕機、震動氣錘、檢查門（孔）、泄爆門、清洗管路、清洗噴頭、消防滅
火噴頭、輸粉閥、羅茨風機、復聚管路、操作平臺等；
7、電氣與控制：控制柜、變頻柜、變頻器、傳感器、PLC、軟件、計算機等。
